MapGIS67操作手册(3-9)MapGIS67输入河流具体流程




在“工程管理窗口”中,在“河流.WL”文件前面的小方框中,单击鼠标左键打勾,表示该文件处于“当前编辑”状态,如下图所示:


1 在“工程管理窗口”中,在“河流.WL”文件前面的小方框中,单击鼠标左键打勾,表示该文件处于“当前编辑”状态,如下图所示:






2 在当前“图形管理窗口”中,单击鼠标右键,在弹出的快捷菜单中,选择“放大窗口”命令,如下左图所示,将待矢量化的河流放大到适当的比例尺,如下右图所示:






3 单击“线编辑”菜单下“输入线”下的“输入线”命令,如下图所示:






4 系统弹出“造线信息”对话框,如下图所示:






5 单击“”按钮,系统弹出“选择颜色”对话框,这里我们选择浅蓝色,单击“确定” 按钮,如下图所示:






6 线宽设置为 0.8,默认其它线参数信息,单击“确定”按钮。






7 在“图形管理窗口”中,沿着底图中的原始河流的中心线位置,单击鼠标左键,开始河流的的矢量化,如下图所示:






从操作过程中看,这种画线方法,和上面矢量化等高线的“交互式矢量化”是不同的一种画线方法,这是我们介绍的另外一种矢量化线的方法。在这个过程中,上面介绍的快捷键依然适用。



8 矢量化第一条河流完毕后,在矢量化第二条河流时,将鼠标放置在两条河流的交叉处,按F12 键,系统弹出“选择造线捕获方式”对话框,如下图所示:






选择“靠近线”,单击“OK”按钮,系统捕获到当前鼠标所在的位置,继续第二条河路的矢量化,直到完成,如下图所示:






9 单击“设置”菜单下的“参数设置”命令,如下图所示:






10 系统弹出“MapGIS 选择信息”对话框,将“还原显示”选中,单击“确定”按钮,如下图所示:






11 在当前“图形管理窗口”中,单击鼠标右键,选择“更新窗口”命令,如下图所示,更新当前窗口:






12 更新结果如下图所示:






13 参考保存“独立地物.WT”或者“注记.WT”文件的方式,保存“河流.WL”。


(知识来源:地理国情监测云平台

MapGIS67操作手册(3-26)MapGIS67相交线剪断的方法




在工程中新建线文件,命名为“14、相交线剪断”,并将其打勾,使其处于“当前编辑状态”,如下图所示:


1 在工程中新建线文件,命名为“14、相交线剪断”,并将其打勾,使其处于“当前编辑状态”,如下图所示:






2 在“14、相交线剪断.WL”文件中,输入线图元,如下图所示:






在矢量化的过程中,我们常常因为操作不当而将线多画了,比如左边的图模拟一个 T 型相交的图形,结果其中的一根线露出了线头,而右边的多边形中一个一个夹角变成了十字夹角。



3 单击“线编辑”菜单下“相交线剪断”下的“不剪断母线”命令,






4 鼠标左键先单击其中的一根线,记住先点击的是“母线”,也即不会剪断的那根线,如下图所示:






5 鼠标左键再次单击和母线相交的另外一条线,则系统会自动将当前点击的这条线剪断,如下图所示:






6 单击“线编辑”菜单下“删除线”命令,如下图所示:






7 鼠标左键单击需要删除的线图元,如下图中的左图元所示:






8 单击“线编辑”菜单下“相交线剪断”下的“剪断母线”命令,






9 鼠标左键先单击其中的一根线,记住先点击的是“母线”,如下图所示:






10 鼠标左键再次单击和母线相交的另外一条线,则系统会自动将母线和当前点击的这条线一起剪断,如下图所示:






11 单击“线编辑”菜单下“删除线”命令,将多余的线头删除,如下图所示:






12 保存并关闭当前文件。




QGIS中文操作手册(1-5)GIS软件投影




地理信息系统可以将不同尺度、不同系统的地图相结合后,进行迭图空间分析。


地理信息系统可以将不同尺度、不同系统的地图相结合后,进行迭图空间分析。为了将这些不同尺度与系统的图资迭合在一起,必须有一个彼此间运算处理之共同框架,此即为投影及坐标系统。本文介绍的是投影。
理解投影需要一些地图学的内容,如有需要可以参考:《地图学》课程整理汇总
地图是将地球上的自然现象和社会现象通过概括和符号缩绘在平面上的图形,这些信息便成为 GIS 数据分析的重要来源。由于地图是平面的,将把地球球面上的信息描绘到平面上时,平面与球面的矛盾就产生了。例如大范围的地区,强行将球面数据变成平面,会产生断裂或重迭的情形,如此就不能获得完整与连续的地表数据。为了解决这个问题,于是科学家透过不同的地图投影来解决这个问题。
所谓投影(Projection)就是透过一些数学法则,将地球球面的位置转成平面位置,并建立起相对应的经纬栅格。在转成平面的过程中,会有部分地区发生变形的情形,需视情况选择变形最小的投影方法。
按变形特性划分正形投影(conformal projection)
保持原来地物的角度不变,目的确保形状不受扭曲变形,缺点是面积在投影过程中,会造成扭曲。如兰柏特(Lambert)圆锥投影及麦卡托(Mercator)圆柱投影。


图:兰柏特圆锥投影图


图:麦卡托圆柱投影图
等积投影(equivalent projection)
确保投影前后之区域面积不变,但形状、角度、比例都可能会扭曲。如穆尔威(Mollweid)投影、彭纳(Bonne)投影、正弦(Sinusoidal)等积投影。


图:正弦等积投影图
等距投影(Equidistanct projection)
投影前后两地之前的距离不变。如圆锥投影。


图:兰柏特等距圆锥投影图
等角投影(Azimuthal projection)
投影前后两点的方位角(夹角)保持不变,代表与球面上所量得的方位一致,而且依据此投影方式所得地图上两点之直线距离并非为最短距离。例如地图上的飞行航线,大圆航线才是最短距离。许多的等角投影也会是等形(如Mercator 投影)、等面积或等距离投影。


图 : 等角等距投影图
依投影面与地球接触位置分圆锥投影(Conical projection)
将地球球面投影至与之相切或相割的圆锥面,再展开成平面。通常在球面与圆椎面相交的地方附近的面积最准确,属于等距离投影。


图 :圆锥投影图
圆柱投影(Cylindrical projection)
地球球面投影在圆柱筒上,在将圆柱加以展开,地球球面与圆柱相交的地方是一个大圆,通常是赤道。投影出的地图的经线和纬线和原本地球仪上的一样,互相垂直。属于一种正形投影。


图 :圆柱投影图
方位投影(Azimuthal projection)
又称平面投影,将地球球面与投影平面相切或相割,依照光源位置可分为正射与中心投影。投影出来的平面地图呈圆形,纬线为同心圆,经线则从圆心向外作放射线。这种投影法所投影出来的地图面积比例和实际相符。


QGIS中文操作手册(1-5)GIS软件投影




地理信息系统可以将不同尺度、不同系统的地图相结合后,进行迭图空间分析。


地理信息系统可以将不同尺度、不同系统的地图相结合后,进行迭图空间分析。为了将这些不同尺度与系统的图资迭合在一起,必须有一个彼此间运算处理之共同框架,此即为投影及坐标系统。本文介绍的是投影。
理解投影需要一些地图学的内容,如有需要可以参考:《地图学》课程整理汇总
地图是将地球上的自然现象和社会现象通过概括和符号缩绘在平面上的图形,这些信息便成为 GIS 数据分析的重要来源。由于地图是平面的,将把地球球面上的信息描绘到平面上时,平面与球面的矛盾就产生了。例如大范围的地区,强行将球面数据变成平面,会产生断裂或重迭的情形,如此就不能获得完整与连续的地表数据。为了解决这个问题,于是科学家透过不同的地图投影来解决这个问题。
所谓投影(Projection)就是透过一些数学法则,将地球球面的位置转成平面位置,并建立起相对应的经纬栅格。在转成平面的过程中,会有部分地区发生变形的情形,需视情况选择变形最小的投影方法。
按变形特性划分正形投影(conformal projection)
保持原来地物的角度不变,目的确保形状不受扭曲变形,缺点是面积在投影过程中,会造成扭曲。如兰柏特(Lambert)圆锥投影及麦卡托(Mercator)圆柱投影。


图:兰柏特圆锥投影图


图:麦卡托圆柱投影图
等积投影(equivalent projection)
确保投影前后之区域面积不变,但形状、角度、比例都可能会扭曲。如穆尔威(Mollweid)投影、彭纳(Bonne)投影、正弦(Sinusoidal)等积投影。


图:正弦等积投影图
等距投影(Equidistanct projection)
投影前后两地之前的距离不变。如圆锥投影。


图:兰柏特等距圆锥投影图
等角投影(Azimuthal projection)
投影前后两点的方位角(夹角)保持不变,代表与球面上所量得的方位一致,而且依据此投影方式所得地图上两点之直线距离并非为最短距离。例如地图上的飞行航线,大圆航线才是最短距离。许多的等角投影也会是等形(如Mercator 投影)、等面积或等距离投影。


图 : 等角等距投影图
依投影面与地球接触位置分圆锥投影(Conical projection)
将地球球面投影至与之相切或相割的圆锥面,再展开成平面。通常在球面与圆椎面相交的地方附近的面积最准确,属于等距离投影。


图 :圆锥投影图
圆柱投影(Cylindrical projection)
地球球面投影在圆柱筒上,在将圆柱加以展开,地球球面与圆柱相交的地方是一个大圆,通常是赤道。投影出的地图的经线和纬线和原本地球仪上的一样,互相垂直。属于一种正形投影。


图 :圆柱投影图
方位投影(Azimuthal projection)
又称平面投影,将地球球面与投影平面相切或相割,依照光源位置可分为正射与中心投影。投影出来的平面地图呈圆形,纬线为同心圆,经线则从圆心向外作放射线。这种投影法所投影出来的地图面积比例和实际相符。


(数据来源:地理国情监测云平台


QGIS中文操作手册(4-2)加载数字高程模型数据




USGS GTOPO30 是美国地质调查所(USGS)所制作的全球数字高程资料(Digital Terrain Model, DTM) , 供全球免费下载 。


1.下载数字高程模型数据(USGS GTOPO30

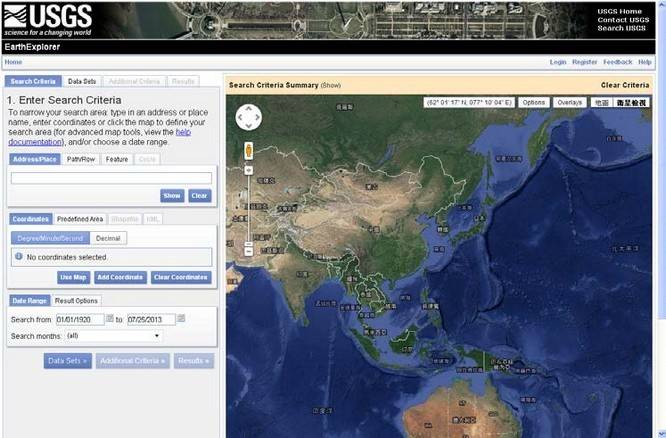

USGS GTOPO30 是美国地质调查所(USGS)所制作的全球数字高程资料(Digital Terrain Model, DTM) 供全球免费下载 地址:



http://earthexplorer.usgs.gov/





2.选择要下载的数据范围

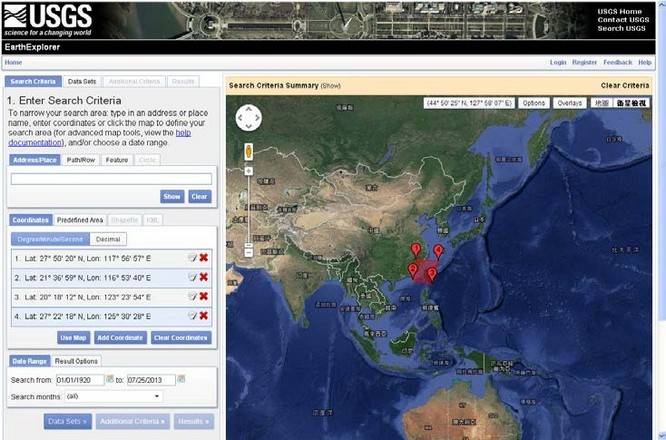

在右边地图添加坐标点,确定要下载的数据范围。


3.选择要下载的数据格式

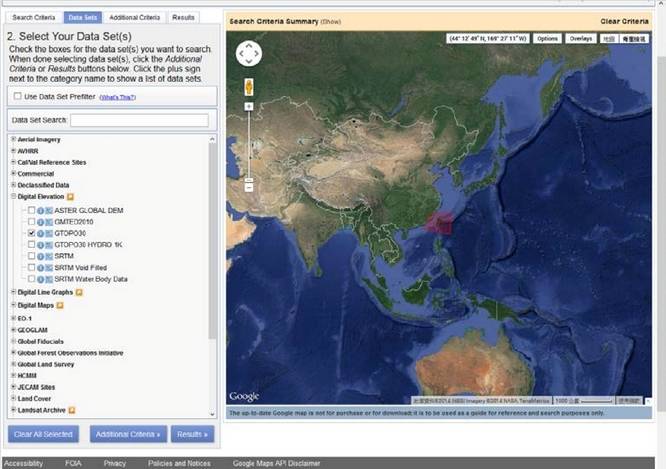

选取所需数据格式 在此范例中我们选择Digital Elevation GTOPO30,选完后,点击Results





4.点击下载

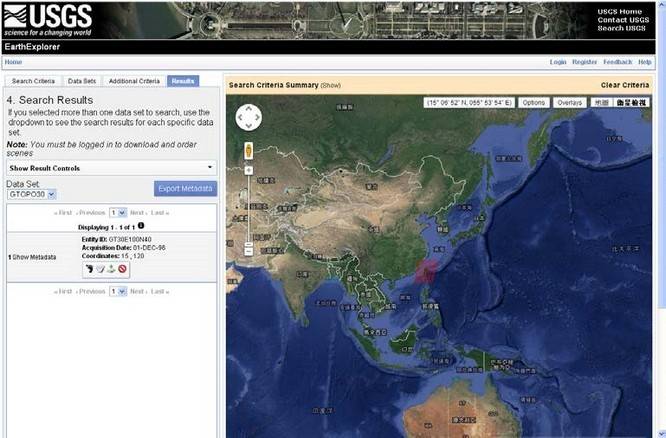

将出现选取数据详细数据及下载选项,点击即可下载。(需先登入,免费注册)





5.QGIS导入

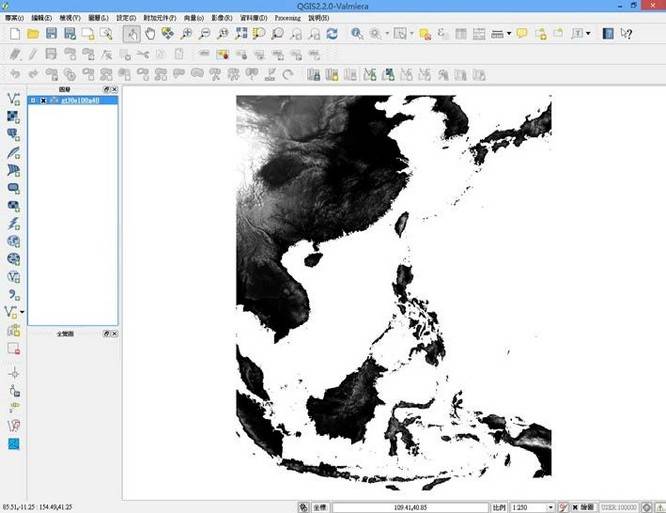

将下载完成的数据加载 QGIS。此影像带有坐标,坐标系统为 WGS 84。加入的 gt30e100n40.DEM 因为尚未做色彩调配,所以陆地与海洋成黑白颜色。这样在地图的展示并不好看,接下来,需要做色彩调配,于下一节说明做法。






此外,(台湾)中研院人社中心地理信息科学研究专题中心利用 NASA METI 推出全球数值地形数据(GDEM)第二版,将台湾本岛及澎湖的区域拼接成单一图幅供使用者下载(提供 GeoTiff ERDAS Lan 格式两种)。相关说明请见



http://gis.rchss.sinica.edu.tw/qgis/?p=1619

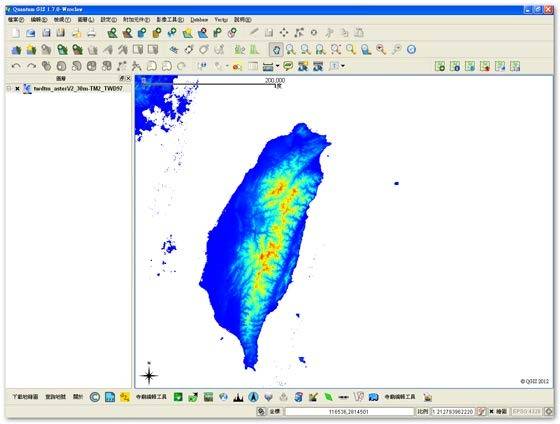

图:台湾地区DTM并以伪色彩套色之图片



QGIS中文操作手册(6-2)专题图制作(一)基础底图




打开QGIS,在此我们以台湾县市人口数据做为测试数据,练习图面符号设计,打开第六章第一节完成的。


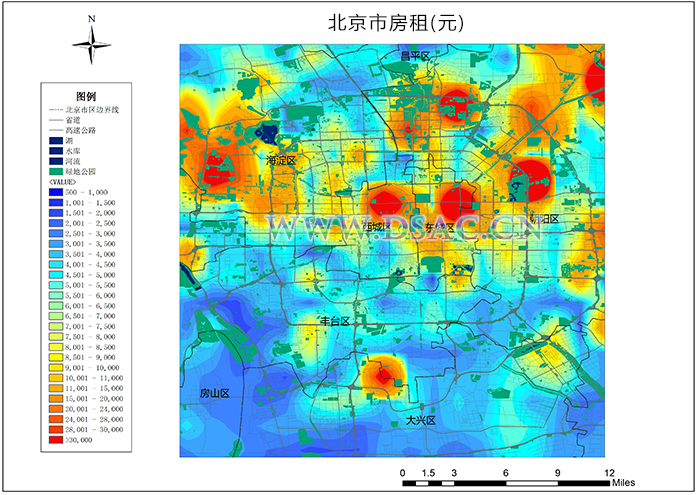

     如何用 GIS 图层表现空间差异的信息
本帖最后由 tianyundview 于 2019-4-9 12:22 编辑

ArcGIS for Desktop操作手册(5-1)6.1 图层、数据框与地图



















作为 ArcGIS for Desktop 的组成部分之一,ArcMap 用于数据的浏览、编 辑、显示、查询、地图排版等,和 ArcCatalog 一起构成了完整的数据处理与管 理分析的功能。






       作为 ArcGIS for Desktop 的组成部分之一,ArcMap 用于数据的浏览、编 辑、显示、查询、地图排版等,和 ArcCatalog 一起构成了完整的数据处理与管 理分析的功能。在前一章中已经介绍了 ArcCatalog 的使用,本章中将介绍 ArcMap 的使用。本章的例子依然使用第 4 章里的小区平面图示例,但是将从原 理的角度做更加细致的说明。



在熟悉 ArcMap 操作之前,我们首先应该明确这样几个重要的基本概念: 图层、数据框和地图关系。



图层、数据框和地图关系

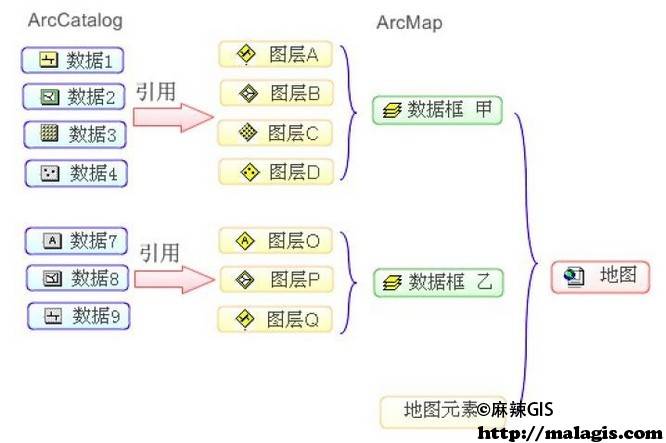

上一章中,我们在 ArcCatalog 中看到的数据有矢量要素类和栅格数据集, 这些数据都是按专题进行逻辑组织的。若把数据加载到 ArcMap 中,则是通过图层的形式来显示。图层是一个配置文件,它引用数据,并记录数据的显示方式等信息。若干个图层可组织在一个数据框中,若干个数据框和地图元素,就共同 构成了一个地图文档。数据、图层、数据框和地图文档之间的关系如下图所示:




知识来源:爱地理


上图中相应的图标可以帮助我们理解数据、图层、数据框与地图之间的关系。 不难发现,上图左侧所有数据的图标都是矩形,通过矩形的填充颜色和图案,我 们可以判断出数据的格式和几何类型。上图中间,所有图层的图标都是黄色菱形, 我们可以通过菱形的填充图案判断该图层所引用的数据和几何类型。数据框是组 织、显示图层的一个容器,一个地图文档中可以有多个数据框。地图元素指的是 地图标题、图例、比例尺、指北针等。



从上图中我们可以发现,在 ArcCatalog 中,我们操作的主要对象是数据, 而在 ArcMap 中,我们操作的主要对象则是图层、数据框、地图。在本章中, 我们将进行的符号化、查询以及标注,都是对图层进行的操作。对地图进行排版,则是在操作数据框和地图元素。在 ArcMap 中,大多数的操作都是针对图层的操作,不会影响数据,只有开启编辑的状态下,才能通过图层对数据进行操作(比如添加、删除要素,编辑要素属性表,修改要素空间位置等)。

ArcGIS for Desktop操作手册(5-2)ArcMap 界面与数据添加




首先来看一下 ArcMap 的界面,如下图所示,ArcMap 界面的主要部分为 左边的内容列表(Table Of Conten)中间的显示区以及右边的目录窗口。


先熟悉界面



首先来看一下 ArcMap 的界面,如下图所示,ArcMap 界面的主要部分为 左边的内容列表(Table Of Conten)中间的显示区以及右边的目录窗口。在内 容列表里可以进行数据图层的管理。一个矢量要素类或者一个栅格数据加载到 ArcMap 里后,就成为内容列表中的一个图层。图层是对数据的引用,图层记录 的是数据存放的路径以及数据的显示特性。






要在 ArcMap 中操作数据(包括编辑、符号化、输出等),必须先把数据加 载到 ArcMap 中。在 ArcMap 中添加数据,可以使用标准工具栏上的 Add Data 按钮来添加数据。



小练习



打开 ArcMap,用 Add Data 按钮添加第 3 章中创建的要素类(newbuilding),以及栅格数据(数据文件名:xiaoqu),数据的所在文件夹 为…\DATA\using_ArcMap,添加后内容列表如下图。


(知识参考:地理国情监测云平台)

MapGIS 10 Objcet开发入门(4-6) MapGIS 10 Objects开发常见问题之显示部分动态注记




答:这个问题涉及到两个方面:动态注记与部分显示。


    答:这个问题涉及到两个方面:动态注记与部分显示。



     在 GeoMap 提供的图层对象(VectorLayer)里面都有相应的功能接口与之对应,动态注记由图层的属性 Label 提供;而实现部分显示则通过图层设置显示过滤条件,由函数 SetDispCondition 提供。示例代码如下:



   //地图显示控件

    MapControl mapControl1 = null;
    //数据库服务器

    Server srv = null;
    //数据库

    DataBase db = null;
    //数据

    SFeatureCls SFeature = null;
    Map map = null;
    VectorLayer layer = null;
     //初始化控件

    this.mapControl1 = new MapControl();
    this.splitContainer1.Panel2.Controls.Add(this.mapControl1);
    //打开数据源

    srv = new Server();
    srv.Connect("mapgislocal", "", "");

知识参考:地理国情监测云平台

QGIS中文操作手册(3-1)QGIS添加矢量图层




QGIS 可以支持多种的矢量数据,如常见的 Shapefile 和 MapInfo MIF、TAB。


QGIS 可以支持多种的矢量数据,如常见的 Shapefile MapInfo MIFTAB。另外 QGIS 亦支持在 PostgreSQL 数据库中的 PostGIS 图层。以及提供 CSV(delimited text)纯文本导入。



目前 QGIS 可以读取的矢量数据有:



Arc/Info Binary Coverage
ESRI Shapefile
Mapinfo File
SDTS
目前最多使用的文件格式为 ESRI Shapefiles,它是由三种格式组成。分别为:



.shp:此档案为几何图元数据

.dbf:此档案为 dBase 格式的属性数据

.shx:索引档案

添加矢量图层的步骤如下:



1.启动 QGIS


进入 QGIS 的操作画面,如图。






2.选择SHP格式工具



在文件类型中选择 ESRI Shape [OGR] (*.shp ,*SHP)后或工具栏的,选择加入的矢量图「twCounty.shp」,如图所示 ,并点选开启。





3.完成载入图层



如图所示。






4.打开鹰眼



显示左边中间的全览图:鼠标在「twCounty」图层名称上点击,按鼠标右键,勾选[在全览图中显示]即可。






Tip: 左边的图例、全览图等不见怎么办?在工具栏空白处按鼠标右键会出现下拉菜单,将关闭图例或全览图的框框打 X 之后就会显示,同理如果工具栏不见了,亦可依相同的方法处理。


(知识参考:地理国情监测云平台

选择 GCP 点

选择 GCP 点


选择 GCP 点

QGIS中文操作手册(5-1)QGIS地图打印




当利用QGIS完成编辑、套加后,接着就是要排版输出。以供参考用,步骤如下:


当利用QGIS完成编辑、套加后,接着就是要排版输出。以供参考用,步骤如下:



1.地图出版设计



打开项目[地理实察地图打印]项目档 →接着点击[项目] [地图出图设计] 。接着会有设计标题的窗口,输入标题,输入或不输入皆可。






图:地图出版设计







图:设计标题




2.添加新地图



点击[添加新地图],地图中的图层的样式和主画面中是连动的,只要主画面中的图层样式改变这里也会跟着改变。



3.添加标题



[添加新标记]后,在任意空白处点击即可添加标题。并可在主要属性内编辑字型、颜色以及字体大小。






4.添加图例



点击添加图例按钮任意点击在出图设计文件中的空白处即可。在右边[专案]显示图例的各项设定。依美观与清楚原则调整图例。






5.添加比例尺



[新增比例尺],在点击文件画面空白处,即可完成。[项目属性] 可依喜好调整比例尺的外观。






6.添加指南针



点击[添加图片],可在搜寻文件夹内选择想要添加的图案。






7.输出影像



完成后可自行决定输出成影像或 PDF 档案。




知识来源:地理国情监测云平台
